隔膜泵的種類和用途介紹

　　隔膜泵

　　隔膜泵種類及用途

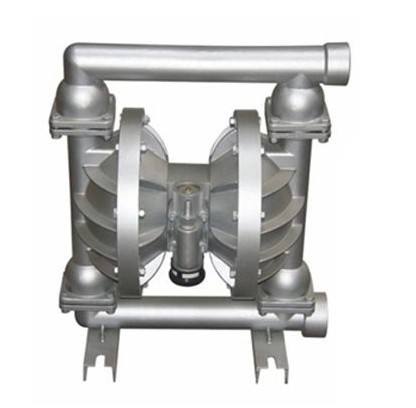

　　一、無油潤滑氣動隔膜泵，屬于氣動機械領域。主要適用于食品飲料處理，化工工藝制藥石油精制，廢水處理輸送泥漿和紙渣。

　　二、多缸活塞式隔膜泵屬于植保機械泵類。其特點是：各缸為星形徑向排列，隔膜由活塞強制往復運動，可獲得高壓力，大流量，穩定性好，其排液壓力、流量可隨意調正?？捎糜谵r(nóng)田、園林植物的噴灑藥液、噴灌、環境消毒滅菌、衛生防疫、公路灑水、噴刷機械、車輛、建筑物及工業上輸送液體等。

　　三、液動隔膜泵用于輸送漿體物料或液體物料。它由左泵體、右泵體、連接隔膜的拉桿、液動換向閥、進料管、出料管以及液壓動力部分組成。其液動換向閥為標準三位四通液動換向閥，結構簡單，無易損件。控制液動換向閥是由拉桿上半圓形長槽及其兩側環形槽完成，不需另設控制閥，從而泵的使用壽命高，制造成本低。

　　四、流量可調的隔膜泵，由電機、隔膜泵、曲柄連桿機構和流量調節裝置組成，其特征是流量調節裝置由偏心過渡軸、偏心軸、偏心軸轉動盤和傳動壓緊盤組成，可對膜片的振幅進行調節，并有刻度顯示，本實用新型的電機可采用同步低轉速，避免了現有隔膜泵在電機高速運行時帶來的振動降低了噪音，同時，由于避免了膜片的高頻率振動，提高了泵的工作精度和使用壽命。

　　五、抽吸各種氣體（例如空氣）用的帶緩沖室的雙端雙泵體隔膜泵。其特征在于電動機轉軸由雙端伸出，各自帶動一個泵體，兩個泵室與一個緩沖室相連，形成了帶緩沖室的雙端雙泵體隔膜泵。這樣組合的隔膜泵抽氣流量大，無脈動，且結構簡單緊湊，故障率小。特別在提高抽氣流量，消除氣流脈動、降低功耗上有明顯的優點。

　　六、人力雙吸隔膜泵，由左、右泵殼、隔膜、連桿、波紋管、進（出）水管、單向閥片等組成。泵殼為蚌殼狀，隔膜為波紋狀。此種泵輕便而低廉，其結構可使液體的吸入和排出都不受方向性的限制，可減少水力彎道損失和撞擊損失，從而顯著提高了工效。它適用于丘陵山區一家一戶，低洼低坎流動性作業的農田灌溉，以及園林澆灌，城鎮郊區菜園大面積澆灌等作業。

　　七、組合式帶襯里的氣動隔膜泵，其特征是外殼體的內壁上有與內壁熱壓膠合為一體的橡膠襯里，其內腔徑向距離為115mm。逆止閥為組合式結構，其上蓋、上閥體、主閥體、下閥體、下蓋依次座落在一起后用螺栓固定。在上閥體和下閥體的左右通道腔的側壁上有與側壁熱壓膠合為一體的橡膠襯里。適合于輸送各種腐蝕性、粘稠或帶懸浮物的液體。具有密封性能好，成本低，使用壽命長的特點，最大流量可達50噸／小時。

　　八、液力管式隔膜泵是一種輸送化工漿液的隔膜泵，其特征在于在缸體內腔裝有一個限位筒，在限位筒之內腔裝有一個直管隔膜，在直管隔膜的上、下端各裝有閥座、閥環、閥蓋、管芯，并通過管殼上的螺紋與缸體相聯接。機械隔膜片，后套、托架重疊在一起，通過螺栓與缸體相聯。推桿穿過托架、后套、托板、機械隔膜片的中心孔與螺母相聯接。此外，還有一個由機械隔膜片、缸體和限位筒共同圍成的中間介質腔雙體隔膜泵由偏心機構、雙向推桿推動膜片振動輸送漿液的隔膜泵，在雙向推桿兩側各有一個膜片，電機操縱一偏心軸，利用偏心軸的圓周運動使雙向推桿平動。電機利用率較單泵提高了一倍，在電機功率不變的情況下，泵的流量增大一倍。脈動小，工作平穩，膜片壽命可達1000小時。當采用120Ｗ交流電機時，輸出壓力2個大氣壓時，流量為5000毫升／分；輸出壓力8個大氣壓時，流量為3700毫升／分。

　　九、往復式隔膜泵其缸體一端有凹形法蘭，另一端與端蓋密封配合，端蓋的進出液管中設置有控制液體進出的單向閥；柱塞)有三段式結構的活塞，前后段上分別有密封環，中段處為溶液腔，芯軸上的膜片托與壓板和鎖緊螺母配合將膜片壓緊；膜片的外緣由壓環、螺栓密封固定在法蘭上；芯軸端部連接驅動系統。該泵結構簡單，耐腐蝕，可在高溫高壓及電化學環境下長時間連續工作。
