水泵與電動機怎么連接?

  水泵與電動機怎么連接?

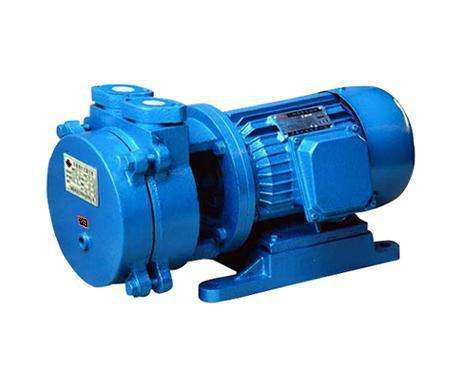

  一、固定聯接

  固定聯接變得日益普遍。在這種布置中,水泵與電機的軸之間沒有聯軸器;水泵殼以法蘭安裝形式,以緊配合間隙安裝在電機和水泵法蘭上。水泵的葉輪直接安裝在電動機的軸上。對于這種布置,應當注意的是要保證電動機軸的偏擺或軸向竄動加上機器的公差,不得在水泵殼和水泵轉子之間引起接觸。電動機軸的材料要和水泵送的液體相適應。如果水泵的葉輪靠螺帽來定位時,則螺帽螺紋的方向必須考慮到電動機的旋轉方向。非平衡型設計的同軸聯接的高壓水泵,能產生過高的軸向推力,這將關系到電動機軸承的承載能力。在電動機軸上安裝某種形式的甩水盤,來防止通過水泵密封泄漏出來的液體進入軸承,這對固定聯接的水泵是很有實用價值的。


  水泵選型

  二、直接連接

  水泵常與電動機采取直接聯接。在水泵與電動機不能同軸聯接的場合,絕大多數聯接都借助于撓性聯軸器。采用撓性聯軸器,允許電動機與水泵軸之間有一點軸線錯位(兩者的軸線呈夾角或平行)。有些老式的撓性聯軸器和剛性聯軸器會在電機軸承上產生較大的軸向載荷與徑向載荷。隨著撓性盤式聯軸器的發展,那些早期的聯軸器都己被淘汰,因?yàn)檩S線錯位會產生很嚴重的附加載荷。撓性盤式聯軸器能夠傳遞非常大的扭矩,而不需要很大的尺寸,并且只有很小一點由于不對中而產生的軸向與徑向載荷。

  三、法蘭式電動機

  法蘭式電動機能夠使電動機和水泵殼保持同心,而且聯接方法簡便。這種結構通常呈立式安裝,電動機放在水泵的頂上,水泵支持著電動機的重量。水泵和電動機的軸按常規的辦法聯接起來,也可以采用直接聯接方式。此外,作為水泵的聯接方式,這種結構也要考慮軸向力,如果水泵本身沒有止推軸承,則選擇電動機時必須考慮這個推力。

  作為法蘭式電動機的進一步發展是立式空心軸套電動機,這種結構用可變長度的空心軸套把水泵和電動機聯接起來。水泵軸穿過電動機軸孔的中心,電動機的轉矩通過裝配在電動機軸端的聯軸器傳給水泵軸。水泵軸和葉輪的重量,以及水力產生的軸向推力,均由電動機的軸承來承受。
